三、鐵水包的結(jié)構(gòu)又是怎么樣的呢？

一般像這種澆包由包殼和包襯組成。包殼是用鋼板鉚焊的，并鉆有均勻分布的排氣孔，以利于澆包中耐火材料所含水分的排出。包襯根據(jù)合金熔液的不同性質(zhì)采用酸性或堿性耐火材料修砌而成。大型澆包設(shè)置包襯分為3層：保溫層+永久層+工作層。

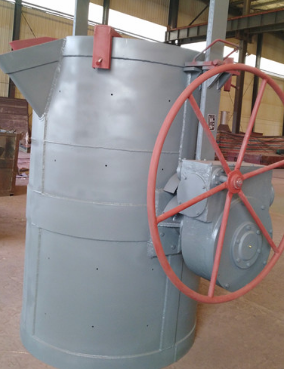

（包殼外排氣孔）

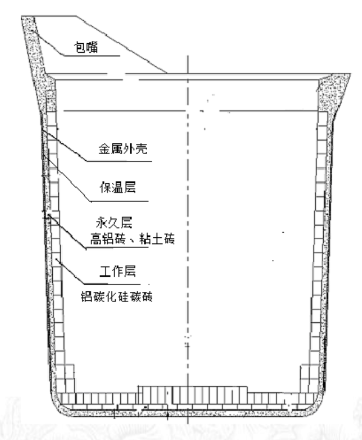

（大型澆包結(jié)構(gòu)組成）

四、鐵水包包襯材料是用耐火磚好還是用澆注料好？

目前，在冶煉或鑄造行業(yè)，一般大包仍然使用3層結(jié)構(gòu)的耐火襯里組合，小包目前一大部分使用澆注料襯體砌筑，一部分使用耐火磚砌筑如萬能弧磚砌包。內(nèi)襯材料砌筑主要是采用：

1. 耐火磚產(chǎn)品比如：粘土磚、高鋁磚、鎂磚、鎂碳磚等；

2. 耐火澆注料比如：鋁碳化硅鐵水包澆注料、尖晶石質(zhì)澆注料，電熔石英搗打料等等；

從使用情況上分析：在鐵水包內(nèi)的鐵水不需要特殊的冶煉過程，包內(nèi)鐵水的溫度一般在1300~1450℃，溫度不算太高。但是從使用上來看至少會受到以下三方面的破壞：

①機(jī)械沖擊：鐵水包盛裝鐵水時，高爐出鐵往鐵水包里傾倒鐵水形成撞擊，鐵水包爐襯受到高溫鐵水的沖刷磨損和強(qiáng)烈的熱震而產(chǎn)生很大的熱應(yīng)力造成熱膨脹破壞；故此，澆注料的密度高，致密性好，強(qiáng)度好，這樣才能有效抵抗鐵水的機(jī)械沖擊和滲透；

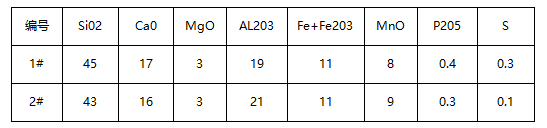

②化學(xué)侵蝕：鐵水包在盛鐵水期間受到鐵水和渣的化學(xué)侵蝕以及空氣的氧化，鐵渣中含有大量的CaO和FeO等氧化物，采樣鐵渣檢測的化學(xué)成分如下：

鐵水和熔渣直接與鐵水包澆注料在接觸時，彼此之間發(fā)生反應(yīng)， 最終融為一體, 導(dǎo)致化學(xué)性粘渣。這種方式的粘渣很難清理, 清理后耐材的壽命也隨之終結(jié)，所以首先就要控制材料的化學(xué)成分，控制化學(xué)性粘渣。

③急冷急熱：鐵水包內(nèi)的鐵水倒空后，溫度急劇下降而使?fàn)t襯急冷，同時也使?fàn)t襯暴露到空氣中而氧化造成破壞。鐵水包在這種反復(fù)的使用過程中，包襯反復(fù)經(jīng)受急冷急熱和渣鐵的侵蝕以及空氣的氧化和鐵水的沖刷。除此之外還有因溫降導(dǎo)致的粘渣, 溫降是不可避免的, 它與鐵水包澆注料品質(zhì)、鐵水包形狀、鐵水包周轉(zhuǎn)時間越快鐵水包所經(jīng)過的工藝路線越簡單, 相應(yīng)的鐵水包因溫降而形成的粘渣也就越少。故此，鐵水和熔渣因為溫度下降粘度增加而發(fā)生粘渣。這就要適當(dāng)降低澆注料的導(dǎo)熱性，另外在滿足施工性能的前提下加水量盡可能減少，避免因為過多加水量導(dǎo)致水蒸發(fā)留下氣孔或通道。

所以鐵水包內(nèi)襯應(yīng)選用抗熱震性能好、耐沖刷和抗氧化的耐火材料。
