碳化硅澆注料是采用高純碳化硅（SiC）原料作為主要成分加入一定比例微粉添加劑，高純耐火水泥為結(jié)合劑生產(chǎn)的一種不定型耐火材料，具有耐高溫，抗磨損，抗沖刷，抗剝落，抗侵蝕和防結(jié)皮的優(yōu)良性能，以碳化硅為主要原料的不定形耐火材料還有碳化硅噴涂料，碳化硅可塑料等等，可以澆注、噴涂以及涂抹施工。

那么碳化硅澆注料有哪些優(yōu)點(diǎn)呢？我們展開來(lái)分析一下：

1. 抗磨損：由于材料的主要成分是碳化硅（SiC），碳化硅莫氏硬度為9.5，早在1893年，合成SiC粉末已大量生產(chǎn)，用作磨料。碳化硅的研磨能力為0.25~0.28，高于剛玉。

2. 耐高溫：碳化硅的耐高溫性好，常壓下，碳化硅的不一致熔融溫度為2760℃。達(dá)625MPa。

3. 抗侵蝕抗氧化防結(jié)皮：加熱至1000℃時(shí)，SiC的表面發(fā)生氧化并形成一層SiC2薄膜。這層薄膜阻礙了氧的擴(kuò)散，延緩了氧化速率，保護(hù)了被膜覆蓋的碳化硅，提高了碳化硅材料的使用壽命。

1300℃時(shí)，膜內(nèi)開始有方石英析出，方石英的晶型轉(zhuǎn)化引起膜的開裂，氧化速度加快。

1500~1600℃時(shí)，氧化速率加快，但產(chǎn)生的SiC2層也厚，碳化硅仍可長(zhǎng)期工作。溫度升至1627℃時(shí)，SiC2和SiC反應(yīng)形成SiO氣體，SiC2層被破壞，失去保護(hù)的碳化硅將很快燒毀。

碳化硅的化學(xué)性質(zhì)比較穩(wěn)定，耐酸性很好。碳化硅不和煮沸的鹽酸、硫酸、硝酸反應(yīng)，≤1300℃時(shí)不和H2、N2、COR2O侵蝕，1000℃以上被RO侵蝕。高溫下，碳化硅受Cl2、F2、H2的侵蝕，也能和H2O反應(yīng)。溫度≥1370℃時(shí)碳化硅和Cr2O3反應(yīng)形成金屬硅化物。

碳化硅不適合切削鋼材。溫度升高時(shí)，SiC會(huì)和Fe反應(yīng)形成硅鐵合金和碳化鐵。但碳化硅可以用于研磨鑄鐵。這是由于鑄鐵的碳、硅含量很高，對(duì)碳化硅的反應(yīng)不敏感之故。

4. 抗熱震性：碳化硅粉為150目時(shí)，SiC沒(méi)有完全被氧化，在SiC粒子周圍產(chǎn)生圍繞SiC粒子的縫隙或部分縫隙，提高了澆注料的抗熱震穩(wěn)定性和強(qiáng)度，而未被氧化完的SiC也起到顆粒增強(qiáng)體的作用。

5. 高導(dǎo)電性：碳化硅的導(dǎo)電性較強(qiáng)，屬于半導(dǎo)體，溫度達(dá)2000℃時(shí)，碳化硅的導(dǎo)電能力和石墨相當(dāng)。

當(dāng)然除了以碳化硅為主要成分的碳化硅澆注料，還有在高鋁質(zhì)、剛玉質(zhì)不定形耐火材料中加入碳化硅，使得SiC既可以作為主成分制成SiC質(zhì)澆注料，也可以作為添加成分來(lái)改善其它澆注料的性能，尤其是抗渣性和熱震穩(wěn)定性。王璽堂等在1999年研究開發(fā)了Al2O3-SiC-C質(zhì)高爐出鐵溝自流澆注料，該澆注料具有強(qiáng)度高、耐侵蝕性好、通鐵量高以及良好的抗熱震性和抗氧化性能等。SiC在不定形耐火材料中的應(yīng)用最常見的是用于高爐出鐵溝工作襯，已有20余年的歷史，使用效果良好。目前，國(guó)內(nèi)外較大型高爐普遍采用的都是Al2O3-SiC-C質(zhì)澆注料，使鐵溝的使用壽命得以大大延長(zhǎng)。

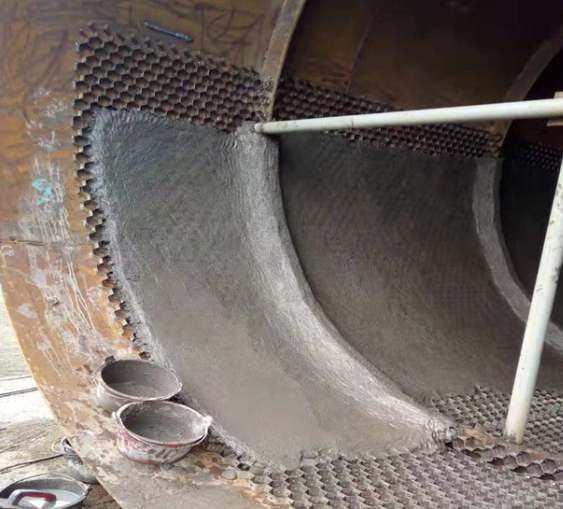

了解了這么多碳化硅澆注料的特點(diǎn)，那么碳化硅澆注料用在什么地方呢？

1.     鋼鐵行業(yè)的鐵水預(yù)處理器襯體、沖天爐、感應(yīng)爐襯體;

2. 固廢處理行業(yè)垃圾焚燒爐的燃燒室側(cè)墻襯體和鍋爐管保護(hù)襯;

3. 水泥行業(yè)的水泥窯預(yù)熱器襯體、回轉(zhuǎn)窯窯頭，篦冷機(jī)磨損墩;

4. 電力行業(yè)火電廠的旋風(fēng)分離器襯體、循環(huán)流化床爐的燃燒室、內(nèi)襯及高溫分離器返料器部分;

5. 陶瓷行業(yè)的燒成窯棚板；

6.     有色金屬冶煉行業(yè)的出硅口、出鋁口等還原爐襯。

7. 能源行業(yè)的生物質(zhì)顆粒爐燃燒機(jī)等易磨損部位。

以上是關(guān)于碳化硅澆注料的產(chǎn)品特點(diǎn)及應(yīng)用分享，資料引用來(lái)源于網(wǎng)絡(luò)，如有任何疑問(wèn)，歡迎指教。如您想了解碳化硅澆注料的價(jià)格，也歡迎來(lái)電咨詢，我們隨時(shí)給您提供免費(fèi)報(bào)價(jià)及技術(shù)咨詢。
