熔鋁爐爐門用的耐火材料是熔鋁爐用耐火材料里非常關(guān)鍵的一部分內(nèi)襯組成，尤其爐門口是往爐內(nèi)添加鋁錠和鋁合金或者鋁廢料的唯一通道，長(zhǎng)期往里面添加物料時(shí)承受進(jìn)料撞擊和物料磨損，導(dǎo)致爐門口受物理沖擊較大，且爐門口襯體處于急冷急熱環(huán)境下，更加要求材料有強(qiáng)度高，熱震性能好等優(yōu)點(diǎn)。了解了爐門口澆注料的工作環(huán)境，那么我們?nèi)鹕筒囊步榻B一下我們爐門口澆注料的主要成分、工作原理以及常見(jiàn)的施工上的一些問(wèn)題，希望給您提供一些幫助，如有問(wèn)題也歡迎隨時(shí)聯(lián)系咨詢解決：

一、熔鋁爐爐門澆注料主要成分是什么？

熔鋁爐爐門澆注料主要成分包括特級(jí)的高鋁礬土熟料、棕剛玉、藍(lán)晶石、氧化鋁微粉、鋁酸鈣水泥、硅微粉以及一些特殊添加劑等等。這些成分都經(jīng)過(guò)嚴(yán)格的比例混合而成。

在選用這些材料的同時(shí)，也需要考慮到澆注料需要具有良好的耐熱震穩(wěn)定性，高溫強(qiáng)度大，韌性好等性能，以滿足熔鋁爐的使用要求。

比如，在澆注料中添加復(fù)合超細(xì)粉，使其能提前產(chǎn)生燒結(jié)。加入足量的鋁酸鈣水泥，保證材料在使用溫度中有足夠的強(qiáng)度。此外，還需要注意熔池部分、側(cè)墻和爐頂?shù)牟牧线x擇和組成。

二、熔鋁爐爐門澆注料各部位的損壞原因分析：

1.爐門下部：在熔鋁爐爐口下部溫度一般在500℃以下，它的損壞主要是裝料機(jī)械撞擊和鋁錠的磨損。

2.爐門上部：在爐口的上方主要是裝料時(shí)引起溫度的變化、冷熱交替造成的熱沖擊損壞。

3.爐門兩側(cè)：在爐口的兩側(cè)加以機(jī)械撞擊為主、再加上溫度升降變化而引起的損壞。

4.爐門斜坡：在爐口熔池的斜坡處、主要為加鋁錠和廢鋁的撞擊磨損、再加上鋁液輕微沖刷。

三、針對(duì)材料的工作環(huán)境我們的爐門口澆注料的工作原理是什么：

為了確保澆注料的熱震穩(wěn)定性、高強(qiáng)度以及耐用持久性，我們對(duì)材料作出了一些幾點(diǎn)優(yōu)化：

1. 在澆注料中添加復(fù)合超細(xì)粉，使其能提前產(chǎn)生燒結(jié)。因?yàn)闋t門爐口下部一般在500°C以下，雖然看似溫度低，但是常規(guī)的高鋁澆注料，中低溫強(qiáng)度是比較薄弱的，通過(guò)這樣的優(yōu)化可以確保材料在使用溫度中有足夠的強(qiáng)度。

2. 加入足量的優(yōu)質(zhì)的結(jié)合劑高鋁水泥，進(jìn)一步保證材料在使用溫度中的穩(wěn)定性、致密性及強(qiáng)度。

3. 設(shè)計(jì)微膨脹性能，確保耐材在使用溫度中始終保持體積穩(wěn)定，不至于產(chǎn)生過(guò)度的收縮或過(guò)度膨脹。

4. 添加莫來(lái)石和鋼纖維，增加材料的柔性強(qiáng)度，在最大程度的改善提高材料的熱震穩(wěn)定性。

四、熔鋁爐爐門澆注料施工時(shí)爐門框架應(yīng)該怎么支模？

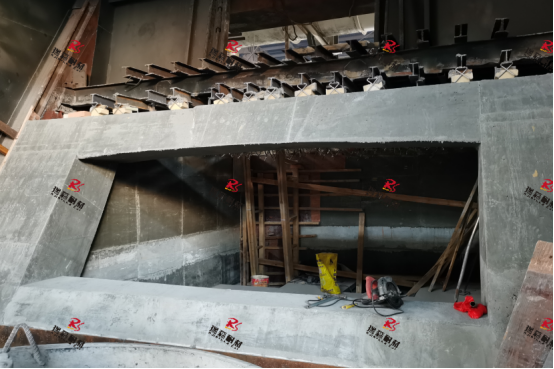

熔鋁爐爐門澆注料施工時(shí)，考慮到施工結(jié)構(gòu)的復(fù)雜性，通常需要對(duì)澆注料進(jìn)行分塊施工。每塊澆注料的尺寸一般約為1平方米。在施工過(guò)程中，每一塊澆注體都需要采用模板來(lái)支設(shè)。具體來(lái)說(shuō)，可以先采用隔塊澆注其中的一半，待其硬化并拆模后再澆注另一半。

五、熔鋁爐爐門口澆注料施工時(shí)需考慮以下事項(xiàng)：

1. 施工前，需要對(duì)爐門口進(jìn)行清潔處理，確保無(wú)油污、灰塵等雜質(zhì)。這有助于提高澆注料與爐門口的附著力。

2. 澆注料的加水量必須嚴(yán)格控制，推薦使用純凈自來(lái)水。拌合好的物料最好在30分鐘內(nèi)用完。

3. 施工時(shí)的環(huán)境溫度應(yīng)控制在10-30攝氏度之間。當(dāng)冬季環(huán)境溫度低于5攝氏度時(shí)，需要采取相應(yīng)的升溫措施以保證澆注料性能不被破壞。

4. 爐門口是頻繁開關(guān)的地方，因此受到的冷熱變化較大，容易導(dǎo)致澆注料開裂。為此也可以采用預(yù)制件分塊吊掛的方式施工爐口，解決該處耐材的開裂問(wèn)題。

以上注意事項(xiàng)可以幫助施工人員更有效地進(jìn)行熔鋁爐爐門口澆注料的施工，延長(zhǎng)其使用壽命；澆注料的施工需要專業(yè)的有經(jīng)驗(yàn)的施工團(tuán)隊(duì)進(jìn)行。施工完成后的烘爐也很重要，詳細(xì)的施工方案及烘爐曲線聯(lián)系瑞森耐材澆注料生產(chǎn)廠家免費(fèi)獲取資料。

此外，考慮到熔鋁爐的特性，除了爐門口澆注料，其他部位澆注料的選擇也很重要。還需要注意熔池部分、側(cè)墻和爐頂?shù)牟牧线x擇和組成。
