很多客戶對于鋼纖維澆注料都有不同的理解，也不明白為什么叫鋼纖維澆注料，單單是因?yàn)槔锩婕尤氲挠袖摾w維嗎？加進(jìn)去又有什么用？什么情況下能使用呢？說到這些，可能對我們耐火材料行業(yè)多少有點(diǎn)了解的人會說需要耐磨材料的時候用，只能了解大概，今天瑞森耐材小編就在這里給您詳細(xì)解答一下您的疑問，究竟鋼纖維澆注料是什么？使用方法？以及其常見應(yīng)用，舉例說明其多用于加熱爐的哪些部位？

    鋼纖維澆注料(steelfiber-reinforcedrefractorycastable)是采用高鋁礬士熟料作骨料，以礬土孰料及剛玉細(xì)粉作基質(zhì)，以超微粉等多種復(fù)合材料為結(jié)合劑和添加劑，外加不銹鋼耐熱纖維配制而成。所以，顧名思義，也可以說將一定尺寸的耐熱鋼纖維加入由耐火集料、結(jié)合劑和外加劑組成的可澆注耐火澆注料，就稱為鋼纖維增強(qiáng)耐火澆注料。

    這類的鋼纖維澆注料又有幾種呢？大致上來看，鋼纖維增強(qiáng)耐磨澆注料根據(jù)使用主要材質(zhì)不同分為兩種：1.以高鋁礬土熟料為主要骨料配置而成稱為高鋁鋼纖維增強(qiáng)澆注料；2.以電熔剛玉為主要原料配置而成稱為剛玉鋼纖維增強(qiáng)澆注料。但是除了這些隨著不定型耐火材料的飛速發(fā)展，已經(jīng)不單單是僅有這2種了，加入鋼纖維的衍生出很多種，檔次類別也分得的非常多，高鋁質(zhì)加鋼纖維、剛玉質(zhì)加鋼纖維、莫來石質(zhì)加鋼纖維、碳化硅質(zhì)鋼纖維，這些都是復(fù)合型的耐火澆注料。只是在不同情況下加入不同比例而已。

    不過鋼纖維加入多少呢？加入的鋼纖維有哪些種類呢？不同材質(zhì)的鋼纖維加入對材料是否產(chǎn)生影響？加入量多少對材料又有什么影響呢？這些也是非常關(guān)鍵的！

    首先我們來說一下加入的鋼纖維有哪些種類：在生產(chǎn)耐火澆注料的時候往往會加入一些不同直徑的纖維狀產(chǎn)品其中的纖維就是我們所指的耐熱鋼纖維它是用含鉻鎳等合金元素的不銹鋼或耐熱鋼生產(chǎn)的。

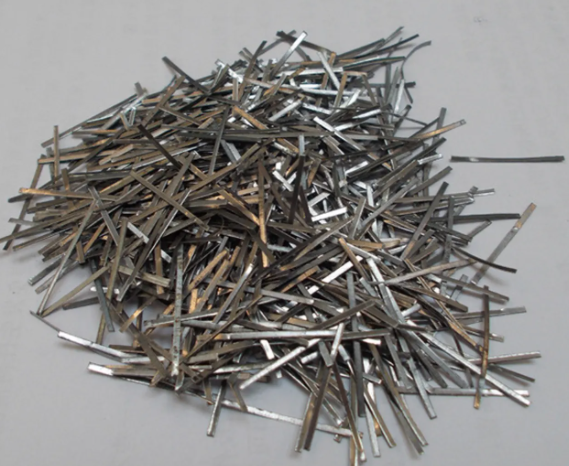

圖示：446耐熱鋼不銹鋼纖維

    其制造方法分為：鋼絲切斷壓型法、鋼塊切削法和鋼液熔抽法等。前兩種方法質(zhì)量穩(wěn)定、強(qiáng)度高，但價格較貴：后一種方法工藝簡單、形狀奇異、握裹力強(qiáng)，成本低，有多家生產(chǎn)，因此廣為應(yīng)用。

    耐熱鋼纖維的形狀似舟形匣缽，其規(guī)格為截面0.2mmX1.0mm，長度為20mm、25mm、30mm和35mm：耐熱鋼纖維的牌號，沿用國際上的耐熱鋼纖維牌號分為330、310、304、446、和430等，與國家標(biāo)準(zhǔn)（GB）近似的鋼號分別為1Cr15Ni36W3Ti，1Cr25Ni20Si2、1Cr18Ni9、1Cr25Si2和1Cr18Si2等。

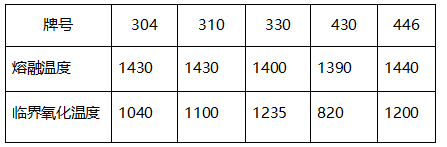

圖示：不同牌號鋼纖維熔融溫度以及臨界氧化溫度

    從這幾種常見牌號的耐熱鋼纖維的熔融溫度以及臨界氧化溫度來看，在使用上不易在過高溫度下使用，否則，由于鋼纖維的熔化和氧化，將損傷或破壞耐火澆注料的組織結(jié)構(gòu)，造成窯爐或熱工設(shè)備的使用壽命下降。所以我們一般來說在選擇鋼纖維耐火澆注料時，無論加鋼纖維前，原耐火澆注料的主原料基底使用溫度多么高，在摻加耐熱鋼纖維后，根據(jù)其加入的耐熱鋼纖維牌號不同，使用溫度也會不同，一般會出現(xiàn)以下幾種情況的說法：

    1.其一，有的客戶說：“鋼纖維耐火澆注料使用溫度是不是一般在1000度以下？”因?yàn)槌Ｒ姷?04,310，430臨界氧化溫度均在1000度左右，這就導(dǎo)致如果長期在1000度以上的使用溫度中，其鋼纖維氧化加劇，澆注料內(nèi)氧化鐵含量增加，降低其抗侵蝕性能；

    2.其二，有的客戶說“加入鋼纖維的鋼纖維澆注料醉高使用溫度是不是不超1350度？”在很多試驗(yàn)實(shí)踐當(dāng)中發(fā)現(xiàn)，在1000度以下加入鋼纖維的澆注料，明顯在耐壓強(qiáng)度，抗折強(qiáng)度上出現(xiàn)顯著的增強(qiáng)效果，但是當(dāng)1350度燒后發(fā)現(xiàn)其耐壓和抗折強(qiáng)度降低，鋼纖維失去了韌性，容易斷裂；所以當(dāng)一些超過1400度的部位使用澆注料時，就不需要再加入鋼纖維了，不僅起不到任何作用，反而破壞其使用效果，增加企業(yè)成本；

    3.其三，有的客戶說“為什么有的中間包鋼包設(shè)備當(dāng)中也用鋼纖維澆注料？”這就是另外一種瑞森小編要說的情況，當(dāng)用于中間包和鋼包等熱工設(shè)備，因使用周期短，系消耗材料，則鋼纖維耐火澆注料的使用溫度，與母體材料的使用溫度相同。

    綜上所述，當(dāng)耐火澆注料用在工作襯處于長期高溫環(huán)境中，使用環(huán)境有抗侵蝕需求時，此時的鋼纖維耐火澆注料使用溫度在1000度及以下為宜，或者加入446較為優(yōu)質(zhì)的鋼纖維澆注料；鋼纖維澆注料的長期使用溫度一般為1000-1200度為宜！使用溫度不得超過1350度。
