上一篇我們主要分享了鋁酸鹽水泥的一些主要成分，以及一些鋁酸鹽水泥的優(yōu)點又是什么成分決定的呢？今天我們繼續(xù)分享，如何通過一些成分了解鋁酸鹽水泥當(dāng)中的一些有害雜質(zhì)，在不同的使用情況下，這些雜質(zhì)的含量是否按照要求去增加或減少呢？其實這些也都是有相應(yīng)的數(shù)據(jù)支撐的，畢竟耐火材料行業(yè)發(fā)展歷史悠久，前輩們提供了非常多的經(jīng)驗以及研究數(shù)據(jù)給我們參考。

      氧化硅是鋁酸鹽水泥中的有害雜質(zhì)。它與CaO和Al2O3作用，生成硅酸二鈣（2Ca0?SiO2，縮寫C2S)或鋁黃長石(2Ca0?Al2O3?SiO2，縮寫C2AS)等礦物。C2S是硬化很慢的膠凝物質(zhì)，C2AS是無水硬性而高溫下易熔融的物質(zhì)。這就是說，氧化硅不但消耗了有用的Al2O3和CaO,而且形成有害物質(zhì)。因此，其含量一般應(yīng)不大于7%，并且應(yīng)盡量降低;氧化鐵是一種助熔劑，它與CaO和Al2O3作用，形成膠凝性很弱的C2F或C4AF,減少了水泥中的有效成分，降低了強度。因此，其含量限制在2.5%以下。C4AF礦物具有一定的早強特性，配制鐵磯土水泥時，為了較多的獲得C4AF氧化鐵含量可放寬到17%左右。

        氧化鎂在鋁酸鹽水泥中能與Al2O3作用生成鎂鋁尖晶石(MgO?Al2O3,縮寫MA)，雖然無水硬性，但熔點較高、抗渣性強，對配制不定形耐火材料還是有利的；氧化鈦含量較少，它與CaO作用生成鈣鈦礦(CaO·TiO2縮寫CT)，對水泥性能無大妨害，又對鋁酸鈣礦物的結(jié)晶起促進(jìn)作用；另外，在鋁酸鹽水泥中，還有K20、Na2O等氧化物，均為有害雜質(zhì),應(yīng)盡量降低其含量。

    鋁酸鹽水泥是不定形耐火材料的良好結(jié)合劑或外加劑，也是使用上相對較多的。

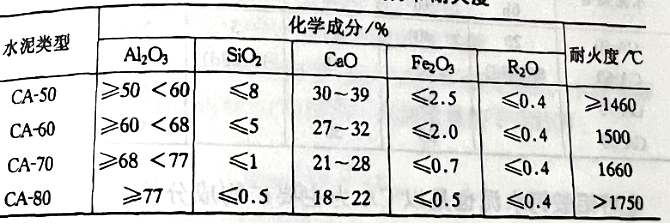

鋁酸鹽水泥化學(xué)成分和耐火度

鋁酸鹽水泥對于凝結(jié)時間又是如何規(guī)定呢？CA-60水泥初凝時間不得早于60min，其余牌號不得早于30min；終凝時間上，CA-60終凝時間不得晚于18h，其余牌號不得晚于6h。

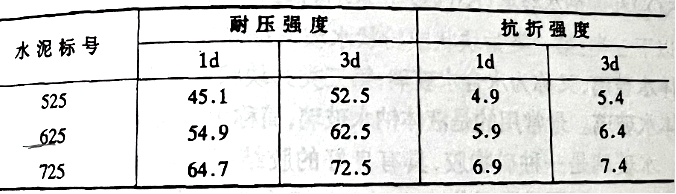

       接下來就是關(guān)于水泥牌號上，我們常說的625代表的是什么呢？我經(jīng)常聽到客戶問你們625的水泥多少錢一噸？那么這個625代表什么呢？今天就給您揭曉，其實啊，這些都是水泥3d強度的一個標(biāo)號：

     說到這里，關(guān)于鋁酸鹽水泥您了解了嗎？其實啊，我總結(jié)一下，就是鋁酸鹽水泥是耐火材料行業(yè)中不定形耐火材料的結(jié)合劑或外加劑，起到至關(guān)重要的作用，屬于硬化快，但早期硬化后強度低，后期強度高，在我們說的625/725這些數(shù)值編號指的是3d下的耐壓強度，說了這么多，您有一定的了解了嗎？歡迎隨時咨詢！
