上一篇小編給您分享了關于煙囪內襯材料中涂料類的防腐蝕要求，這一篇瑞森小編繼續(xù)給您分享水玻璃耐酸膠泥和耐酸砂漿防腐蝕：

當煙囪使用水玻璃耐酸膠泥和耐酸砂漿制成品來用作煙囪內襯時，需要注意以下幾點：

1. 水玻璃耐酸膠泥和耐酸砂漿制成品的抗壓強度、耐酸性、耐熱性、耐水性、體積吸水率和抗?jié)B性能，應符合設計規(guī)定。

2. ?水玻璃類材料的施工環(huán)境溫度宜為15～30℃，相對濕度不宜大于80%。鈉水玻璃材料的施工環(huán)境溫度不應低于10℃，鉀水玻璃材料的施工環(huán)境溫度不應低于15℃；原材料使用時的溫度，鈉水玻璃材料不應低于15℃，鉀水玻璃材料不應低于20℃。當達不到以上溫度要求時，應采取加熱保溫措施。

3. 施工前，應根據(jù)環(huán)境溫度和初凝時間的要求確定水玻璃耐酸膠泥和耐酸砂漿的材料配合比。

4. 當配制密實型水玻璃耐酸膠泥和耐酸砂漿時，可將水玻璃與外加劑一起加入，并應攪拌均勻。

5. 拌制完后的水玻璃耐酸膠泥和耐酸砂漿內，不得加入任何物料，并應在初凝前使用完。

6. ?使用水玻璃耐酸膠泥和耐酸砂漿砌筑煙囪內襯時，應符合下列規(guī)定：

1) 施工前應將煙囪內襯用磚的表面清理干凈；

2) 宜采用擠漿法砌筑，灰漿應飽滿密實，磚縫厚度應為3～5mm；

3) 砌體應錯縫砌筑；

4) 在水玻璃耐酸膠泥和耐酸砂漿終凝前，一次砌筑的高度應以不變形為限，并應待凝固后再繼續(xù)施工。

7. 水玻璃類材料的養(yǎng)護期，應符合表1的規(guī)定；當煙囪內襯采用煙囪烘干工藝時，養(yǎng)護期可不按表1的規(guī)定執(zhí)行。

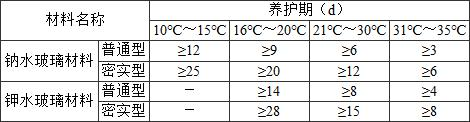

表1?水玻璃類材料的養(yǎng)護期
