不定形耐火材料的應(yīng)用非常廣泛，尤其是針對(duì)煙囪施工，已經(jīng)由定形磚內(nèi)襯逐步往不定形材料內(nèi)襯方向轉(zhuǎn)變，隨著使用越來(lái)越廣泛，瑞森耐材小編給您分享一下國(guó)標(biāo)規(guī)定當(dāng)中，不定形材料施工應(yīng)有哪些注意事項(xiàng)，有任何問(wèn)題隨時(shí)聯(lián)系瑞森小編：

1. 攪拌材料用水，應(yīng)采用潔凈水。沿海地區(qū)攪拌用水應(yīng)經(jīng)化驗(yàn)，其氯離子濃度不應(yīng)大于300mg/L。

2. ?用于澆筑的模板應(yīng)有足夠的剛度和強(qiáng)度，支模尺寸應(yīng)準(zhǔn)確，并應(yīng)防止在施工過(guò)程中變形。模板接縫應(yīng)嚴(yán)密，不應(yīng)漏漿。模板表面應(yīng)采取防粘措施。與澆注料接觸的隔熱襯體表面，應(yīng)采取防水措施。

3. ?澆注料和噴涂料應(yīng)采用強(qiáng)制式攪拌機(jī)攪拌。配合比、攪拌時(shí)間和養(yǎng)護(hù)方法應(yīng)按設(shè)計(jì)要求或使用說(shuō)明書(shū)執(zhí)行。澆注料和噴涂料在養(yǎng)護(hù)期間，不得受外力及振動(dòng)。

4. 澆注料的澆筑應(yīng)連續(xù)進(jìn)行。在前層澆注料凝結(jié)前，應(yīng)將次層澆注料澆筑完畢。間歇超過(guò)凝結(jié)時(shí)間，應(yīng)按施工縫要求處理。澆注料內(nèi)襯表面不得有剝落、裂縫或孔洞等缺陷。

5. 非承重模板，應(yīng)在澆注料強(qiáng)度保證其表面和棱角不因拆模而受損壞或變形時(shí)，方可拆除；承重模板應(yīng)在澆注料達(dá)到設(shè)計(jì)強(qiáng)度70%后，方可拆除。

6. 現(xiàn)場(chǎng)施工的澆注料，對(duì)每一種牌號(hào)或配合比，應(yīng)每20m3為一批留置試塊檢驗(yàn)，不足此數(shù)應(yīng)作一批檢驗(yàn)。

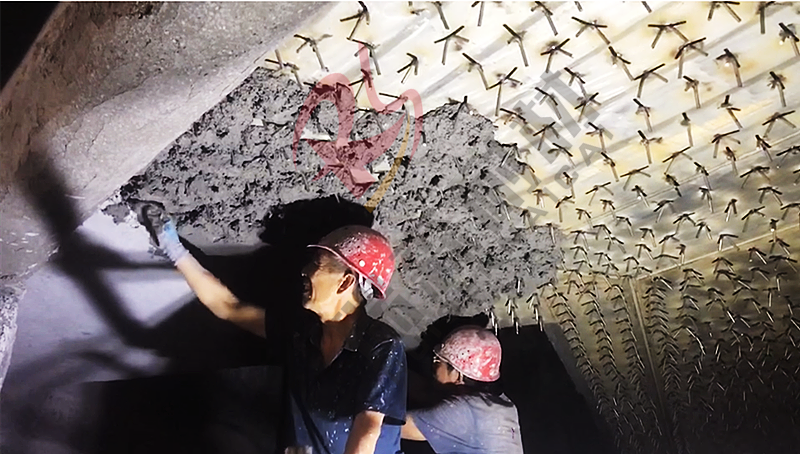

7. 噴涂料施工前，應(yīng)按噴涂料牌號(hào)規(guī)定的施工方法或說(shuō)明進(jìn)行試噴，并應(yīng)確定各項(xiàng)參數(shù)。

8. 噴涂前應(yīng)檢查金屬支承件的位置、尺寸及焊接質(zhì)量，焊渣應(yīng)清理干凈。

9. 支承架有鋼絲網(wǎng)時(shí)，網(wǎng)與網(wǎng)之間應(yīng)搭接一個(gè)格。但重疊不得超過(guò)3層，綁扣應(yīng)朝向非工作面。噴涂料應(yīng)采用半干法噴涂。噴涂時(shí)，料和水應(yīng)均勻連續(xù)噴射，噴涂面上不得出現(xiàn)干料和流淌。

10. ?噴涂應(yīng)分段連續(xù)進(jìn)行，并應(yīng)一次噴到設(shè)計(jì)厚度。內(nèi)襯設(shè)計(jì)較厚需分層噴涂時(shí)，應(yīng)在前層噴涂料凝結(jié)前噴完次層。施工中斷時(shí)，宜將接槎處做成直槎，繼續(xù)噴涂前應(yīng)將接槎處用水濕潤(rùn)。附著在支承件上的回彈料和散射料，應(yīng)及時(shí)清除。

11. ?噴涂層厚度應(yīng)及時(shí)檢查，過(guò)厚部分應(yīng)削平。檢查噴涂層可用小錘輕輕敲打，發(fā)現(xiàn)空洞或夾層應(yīng)及時(shí)處理。
