耐火格子磚是具有著蓄熱作用，是各種熱風(fēng)爐中比較常見的一種磚型，不同的使用溫度不同的使用環(huán)境，格子磚的材料等情況也各不相同。蓄熱室作為廢氣余熱利用設(shè)備來預(yù)熱空氣和煤氣等，是重要的熱工設(shè)備組成之一，因此，蓄熱室良好的耐火材料選擇及砌筑，是其能否發(fā)揮作用的關(guān)鍵。下面由瑞森小編詳細(xì)的給您介紹下格子磚。

    格子體是蓄熱室積蓄和傳遞熱量的主體，它是由格子磚碼砌而成的，采用不同方式碼砌的格子體，其結(jié)構(gòu)性質(zhì)有以下幾個(gè)方面。

    1、比受熱表面A，表示每1m3格子體具有的受熱表面積（m2/m3），即熔窯一側(cè)蓄熱室格子體受熱表面與熔化部液面面積之比：

    A=F蓄/F熔

    式中，F(xiàn)蓄——格子體受熱面積，m2;

    F熔——熔化部受熱面積，m2。

    當(dāng)玻璃品種要求熔制溫度較高或要求的空氣、煤氣預(yù)熱溫度較高時(shí)，A取大值；充分利用煙氣時(shí)，A取大值；采用低熱值燃料時(shí)，A取大值；格子磚受熱性能好時(shí)，A取大值。

    蓄熱室內(nèi)格子體的受熱面積是依據(jù)熔化部面積的大小來確定的，即所謂蓄熱面積是指格子體能夠進(jìn)行熱交換的表面積。相同的格子體體積，受熱表面積愈大，其所能滿足的熱負(fù)荷愈大；積蓄的熱量愈多，放出的熱能也愈多。一般每1m2的熔化部面積大約有10?25m2蓄熱面積的格子體，其中箱式蓄熱室較高。

    2、空氣、煤氣蓄熱室受熱面積之比A值確定后，即可求出一側(cè)蓄熱室格子體受熱表面F蓄。對燒油熔窯，即為空氣蓄熱室所需的受熱表面。對燒發(fā)生爐煤氣的熔窯，為空氣蓄熱室與煤氣蓄熱室所需的受熱表面之和。兩者受熱面積之比一般為：1.5-2.0（為2.5）

    3、格子體體積根據(jù)格子體的受熱表面可求出空氣蓄熱室與煤氣蓄熱室的格子體體積。

    4、格子體尺寸根據(jù)平面布置及高度的經(jīng)驗(yàn)數(shù)據(jù)確定長、寬、髙各向尺寸。格子體高度一般為7?9m。根據(jù)廠房條件也可取5.5?6m。格子體長、寬尺寸應(yīng)為格子磚長度的整數(shù)倍。

    綜上可知，需要全面的考慮格子體的結(jié)構(gòu)特性后，再來確定一個(gè)比較合理的格孔尺寸和格子磚的排列方式。影響格子體結(jié)構(gòu)特性的因素較多，如格子磚的排列形式、格子磚的形狀尺寸、格子磚的材質(zhì)等。

    格子磚的排列方式有西門子式（井字形）、李赫特式、編籃式等幾種形式，西門子式結(jié)構(gòu)簡單，砌筑方便，氣流阻力小，便于吹掃和熱修更換，所以國內(nèi)玻璃熔窯多采用西門子式碼法。在同樣蓄熱室體積的條件下，李赫特式和編籃式雖然比西門子式的受熱表面積熱容量要大些。

    可以獲得較高的換熱能力，能提高預(yù)熱溫度和減少溫度波動(dòng)，但它們的結(jié)構(gòu)較為復(fù)雜，砌筑較難，氣流阻力較大，容易堵塞格孔，且受格子磚質(zhì)量的限制，以前很少采用。但是隨著耐火材料質(zhì)量的提高和新的用作格子磚的優(yōu)質(zhì)耐火材料的研制，編籃式與李赫特式也被普遍采用。

    選擇格子磚的排列方式，既要考慮到工藝要求，還要考慮到操作條件的可能性，方為合理。

    格子磚的作用在于蓄熱和給熱，因此要求格子磚能耐高溫（1400℃以上）、耐侵蝕、蓄熱多、傳熱快、急冷急熱性好、使用壽命長。以前普遍使用的是粘土耐火磚砌格子體，由于蓄熱室上部溫度較高，上層格子體采用高鋁耐火磚砌幾層。

    但是，在玻璃熔化過程中，由于粉料的飛揚(yáng)和配合料中某些組分的高溫?fù)]發(fā)，隨廢氣帶下來的堿性物質(zhì)在高溫下容易與耐火材料作用生成低溫共熔物，若與粘土耐火磚作用，除在磚表面結(jié)渣外，還會(huì)形成嚴(yán)重的玻璃相，降低了磚的熱導(dǎo)率和蓄熱能力。但是，大多數(shù)堿性耐火磚，包括鉻鎂耐火磚，在含有裂解碳?xì)浠衔锏臍夥眨ㄟ€原氣氛）中易被損壞。因此堿性磚只能用于空氣蓄熱室，不能用于煤氣蓄熱室中。

    在燃油熔窯蓄熱室中，由于只有空氣蓄熱室，就為使用堿性耐火材料創(chuàng)造了條件，已較廣泛地得到采用，并已取得了一定的成效。這種材料有燒結(jié)鎂磚、鉻鎂磚和鎂橄欖石磚等。

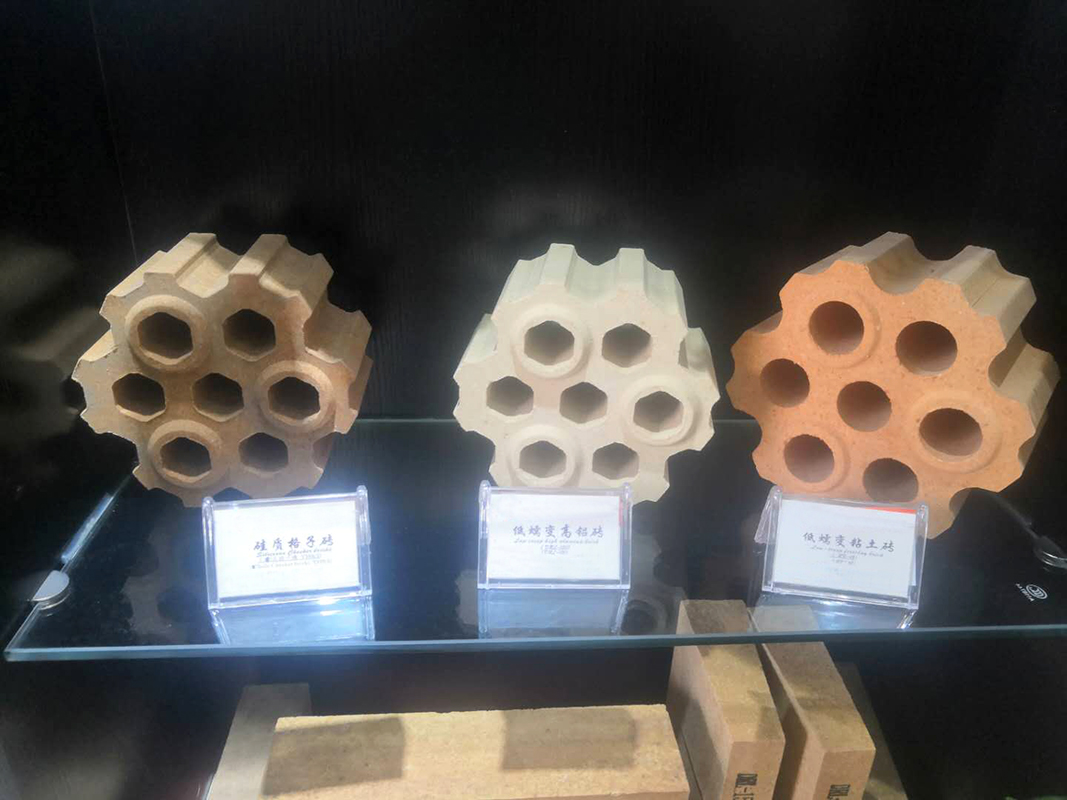

    蓄熱室格子磚多采用六邊形上下帶溝舌的七孔格子磚。砌筑時(shí)每層交錯(cuò)排列。上下格孔應(yīng)對正。

    四周邊緣與圍墻接觸處的格子磚在施工前按預(yù)組裝的尺寸提前進(jìn)行加工。施工時(shí)，按預(yù)組裝圖“對號(hào)入座”。不得在爐內(nèi)進(jìn)行加工磚（內(nèi)燃式熱風(fēng)爐圍墻以爐殼為導(dǎo)面砌筑時(shí)，格子磚邊緣加工磚允許在爐內(nèi)進(jìn)行，但必須采取相應(yīng)防護(hù)措施）。

    在砌筑磚格子前，應(yīng)在圍墻砌體上按0°、90°、180°和270°四個(gè)方向彈出十字中心線，然后再在90°~270°線兩側(cè)分別彈出B、C列中心線（中心列為A列中心）。層磚格子通常應(yīng)試砌。試砌時(shí)，應(yīng)對準(zhǔn)爐箅子中心格孔拉十字線進(jìn)行，

    層砌完后，經(jīng)檢查確認(rèn)格孔與爐箅格孔相吻合，表面平整度符合要求，方可進(jìn)行第二層磚格子的砌筑。各層磚格子均按圍墻上A、B、C列三條線進(jìn)行控制。每層磚格子的砌筑必須從中心線開始，先砌上十字磚列，再依次從四個(gè)角向爐墻砌筑。

    相鄰格子磚問的膨脹縫應(yīng)根據(jù)不同材質(zhì)按設(shè)汁留設(shè)（一般黏土格子磚：4mm，高鋁格子磚：8mm，硅質(zhì)格子磚：12mm），縫內(nèi)填以膨脹縫板。膨脹縫板通常采用黃板紙或發(fā)泡苯乙烯板，接留設(shè)厚度尺寸預(yù)先加工成小塊。在砌格子磚的同時(shí)，將膨脹縫板貼在格子磚的側(cè)面（邊砌邊貼，不得漏貼），待一層完整的格子磚全部砌完后，再按預(yù)組裝圖的編號(hào)順序砌上四周的加工磚。磚格子與爐墻間應(yīng)按設(shè)計(jì)規(guī)定留設(shè)膨脹縫?？p內(nèi)以木楔楔緊。既保持脹縫尺寸，又能使磚格子不易松動(dòng)。

    以上是瑞森小編為您總結(jié)的格子磚的應(yīng)用以及結(jié)構(gòu)性能，希望能對您有所幫助，瑞森耐材專業(yè)生產(chǎn)各種耐材產(chǎn)品本公司有著專業(yè)的技術(shù)團(tuán)隊(duì)歡迎致電咨詢各種耐材問題，我們將無償為您提供施工建議。
