鋁礬土熟料作為耐火材料行業(yè)中作用最大的一種材料，怎么來辨別什么是好的鋁礬土熟料就顯得尤為重要，只有選擇了優(yōu)質(zhì)的鋁礬土熟料才能做出更優(yōu)質(zhì)的產(chǎn)品。瑞森小編來為您詳細(xì)的說下怎么快速辨別鋁礬土熟料。

    首先，什么是鋁礬土熟料。它是礬土礦經(jīng)過1450℃-1600℃高溫煅燒而成，Al2O3含量應(yīng)大于50%，它的主要礦物組成為莫來石、α-剛玉和微量方石英。

    其次，鋁礬土的化學(xué)和礦物組成。礬土的化學(xué)成分主要有Al2O3、SiO2、Fe2O3、TiO2，約占總成分的95%，次要成分有CaO、MgO、K2O、Na2O、MnO2以及有機(jī)質(zhì)與微量成分等。礬土的礦物組成主要有一水硬鋁石、一水軟鋁石、三水鋁石和少量硅線石系、高嶺石等礦物。

    第三，礬土的煅燒（鋁礬土熟料的形成）。生礬土的加熱變化主要有三個(gè)階段：

    ⑴分解階段（400-1200℃），在該階段，水鋁石脫水形成剛玉假象，高嶺石脫水形成偏高嶺石，偏高嶺石又轉(zhuǎn)化為莫來石和方石英。在這一階段，伴隨有較大的體積收縮。

    ⑵二次莫來石化階段（1200-1400℃或1500℃），在1200℃以上，從水鋁石脫水形成的剛玉與高嶺石分解出來的游離SiO2繼續(xù)反應(yīng)形成莫來石，稱為二次莫來石化，該過程稱為二次莫來石化。該階段伴隨約10%的體積膨脹。

    ⑶重結(jié)晶階段（1400-1500℃），在1400-1500℃以上，鋁土礦中的二次莫來石化已經(jīng)完成進(jìn)入重結(jié)晶階段，莫來石和剛玉的晶體發(fā)育長大，氣孔縮小和消失，其中雜質(zhì)形成液相，填充料塊內(nèi)的氣孔，由于固相在液相中的溶解和析晶、固相分子間的擴(kuò)散作用，料塊逐漸趨于致密。

    第四，礬土熟料的鑒別。礬土熟料的鑒別，通過取樣做物理、化學(xué)分析。

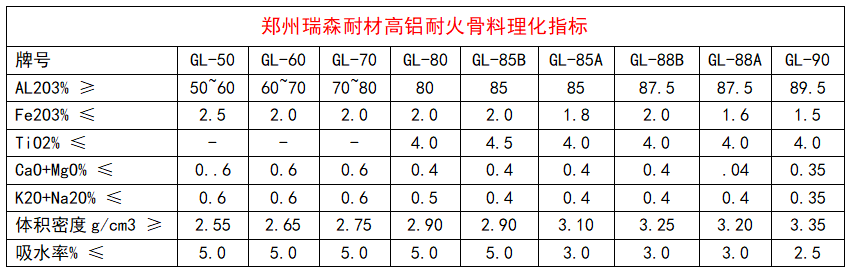

    通過理化分析，盡量選取鋁含量高，雜質(zhì)少得礬土熟料，TiO2、K2O、CaO等雜質(zhì)必須達(dá)到指標(biāo)要求，這些雜質(zhì)會(huì)使液相增多，影響礬土熟料的高溫力學(xué)性能。體密和吸水率也是非常重要的指標(biāo)，尤其吸水率，它反應(yīng)礬土熟料是否煅燒完全，如果煅燒不完全，帶入欠燒料(欠燒料對產(chǎn)品的危害較大，有欠燒料，說明燒結(jié)第一、二階段沒有反應(yīng)完全，體積收縮、膨脹沒有進(jìn)行徹底，如使用欠燒料，會(huì)給產(chǎn)品帶入較大體積變化)，將會(huì)嚴(yán)重影響到產(chǎn)品性能。

    但是，不可能將每一塊料都做理化分析，以下是一些我們常用且有效的鑒別辦法：

    一看，觀察外表，如果是發(fā)白、發(fā)青或者灰白色的話，鋁含量較高；如果呈褐黃或淺紅色，那是含鐵多；觀察斷面，致密、沒有可見氣孔，則說明該礬土煅燒完全，沒有欠燒料；

    二摸，拿在手中，感覺發(fā)重，則說明致密，鋁含量較高；

    三添，用舌頭舔打碎的鋁礬土的光滑一面，如果能感覺到舌頭有種吸得感覺，說明鋁礬土也是很不錯(cuò)的。

    以上是對于鋁礬土熟料簡單的鑒別方式，您學(xué)會(huì)了沒。瑞森耐材歡迎您來參觀交流！
